干货!RouterOS 多线路 PCC 负载均衡及端口映射

前言

前段时间遇到一个很好玩的事情,哥们单台路由器上有多条 ISP 线路,想将路由器替换成 RouterOS ;根据已接触到网络常识,一台路由器上不允许存在多条默认路由。但根据反馈,海蜘蛛 都可以实现的功能,没理由我牛逼的大 RouterOS 搞不定!折腾折腾 …

RouterOS 简介

懒得写,自己看吧,反正很牛逼!

折腾前扯一扯

真实环境不便透露,这里均为实验环境。PCC 规则需要至少 2 条 ISP 线路接入,这里为 2 条。

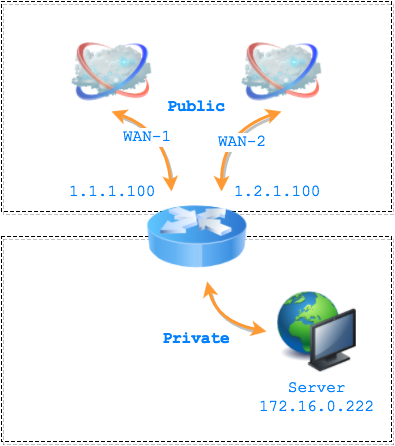

上面那个很丑的图是实验拓扑,可以看到:

  • 2条 公网线路,地址为 1.1.1.1001.2.1.100
  • 内网地址忘了写,为 172.16.0.254 ,内网找了台测试服务器 172.16.0.222

基本配置就是这样了,先介绍下 PCC

PCC 全称 per connection classifier ,是 RouterOS 从 v3.24 版本后提供的功能,允许你将流量按照:源地址,源端口,目的地址,目的端口等规则进行分流,从而实现网络负载均衡功能。大概原理是查看 IP 包头 通过特定 Hash 算法进行比较并根据设置的规则捕获数据包。

通过 PCC 的手段,就可以避免出现多个网关的问题,通过 RouterOS 强大的数据包标记功能 (IP/Firewall/Mangle) ,可以将流量自动分流为多组并创建动态路由表,指向不同网关即可。

开始折腾

根据上面的配置,修改内网网卡为名称为 LAN ,外网网卡分别为 WAN1WAN2 ,并配置相应 IP 地址,这里不再赘述基础配置。

标记公网流量

因为有两条公网线路,流量进来的时候网络必须知道是从那条线路进入,同时从相同的线路出局,所以我们需要标记所有公网进入的流量用以区分

1
2
3
4
5
/ip firewall mangle
add action=mark-connection chain=prerouting in-interface=WAN1 \
new-connection-mark=WAN1_conn
add action=mark-connection chain=prerouting in-interface=WAN2 \
new-connection-mark=WAN2_conn

创建 PCC 规则

这里我们选择根据源地址的方式创建 PCC 规则,需要注意的是,PCC 策略是从 0 开始计数,所以这里两条线路的配置为 2/02/1

1
2
3
4
5
6
7
/ip firewall mangle
add action=mark-connection chain=prerouting connection-mark=no-mark \
dst-address-type=!local in-interface=LAN new-connection-mark=WAN1_conn \
per-connection-classifier=both-addresses:2/0
add action=mark-connection chain=prerouting connection-mark=no-mark \
dst-address-type=!local in-interface=LAN new-connection-mark=WAN2_conn \
per-connection-classifier=both-addresses:2/1

根据标记创建动态策略路由

标记到数据包后,我们需要根据这些标记,分别创建路由规则,解决多网关以及流量负载均衡的问题

1
2
3
4
5
6
7
8
9
/ip firewall mangle
add action=mark-routing chain=prerouting connection-mark=WAN1_conn \
in-interface=LAN new-routing-mark=to_WAN1
add action=mark-routing chain=prerouting connection-mark=WAN2_conn \
in-interface=LAN new-routing-mark=to_WAN2
add action=mark-routing chain=output connection-mark=WAN1_conn \
new-routing-mark=to_WAN1
add action=mark-routing chain=output connection-mark=WAN2_conn \
new-routing-mark=to_WAN2

创建路由

为所有规则创建路由表

1
2
3
/ ip route
add dst-address=0.0.0.0/0 gateway=1.1.1.254 routing-mark=to_WAN1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=1.2.1.254 routing-mark=to_WAN2 check-gateway=ping

创建故障转移路由

防止任意线路中断

1
2
/ ip route
add check-gateway=ping distance=1 gateway=1.1.1.254,1.2.1.254

创建 NAT 规则

想上网就靠它了 …

1
2
3
/ip firewall nat
add action=masquerade chain=srcnat out-interface=WAN1
add action=masquerade chain=srcnat out-interface=WAN2

创建策略

因为有了策略路由,所以流量有可能被强制引导到特定网关,所以需要使用下面这些规则避免这种情况

1
2
3
/ip firewall mangle
add chain=prerouting dst-address=1.1.1.0/24 in-interface=LAN
add chain=prerouting dst-address=1.2.1.0/24 in-interface=LAN

此时,PCC 策略就建立完成了,通过 172.16.0.222 访问公网,你会发现,2 条线路中断任意一条均不影响正常访问,同时开启迅雷等支持 P2P 方式下载的软件会发现带宽增加了一倍!

创建端口映射规则

因为此时为 2 条出口线路,所以端口转发规则也需要建立两条,因为之前根据入口标记了流量,所以从任意线路进入的流量均会原路返回!
这条规则将会把 2 条线路的 tcp80 端口转发到 172.16.0.222 机器的 tcp80 端口。

1
2
3
4
5
/ip firewall nat
add action=dst-nat chain=dstnat dst-address=1.1.1.100 dst-port=80 \
protocol=tcp to-addresses=172.16.0.222 to-ports=80
add action=dst-nat chain=dstnat dst-address=1.2.1.100 dst-port=80 \
protocol=tcp to-addresses=172.16.0.222 to-ports=80

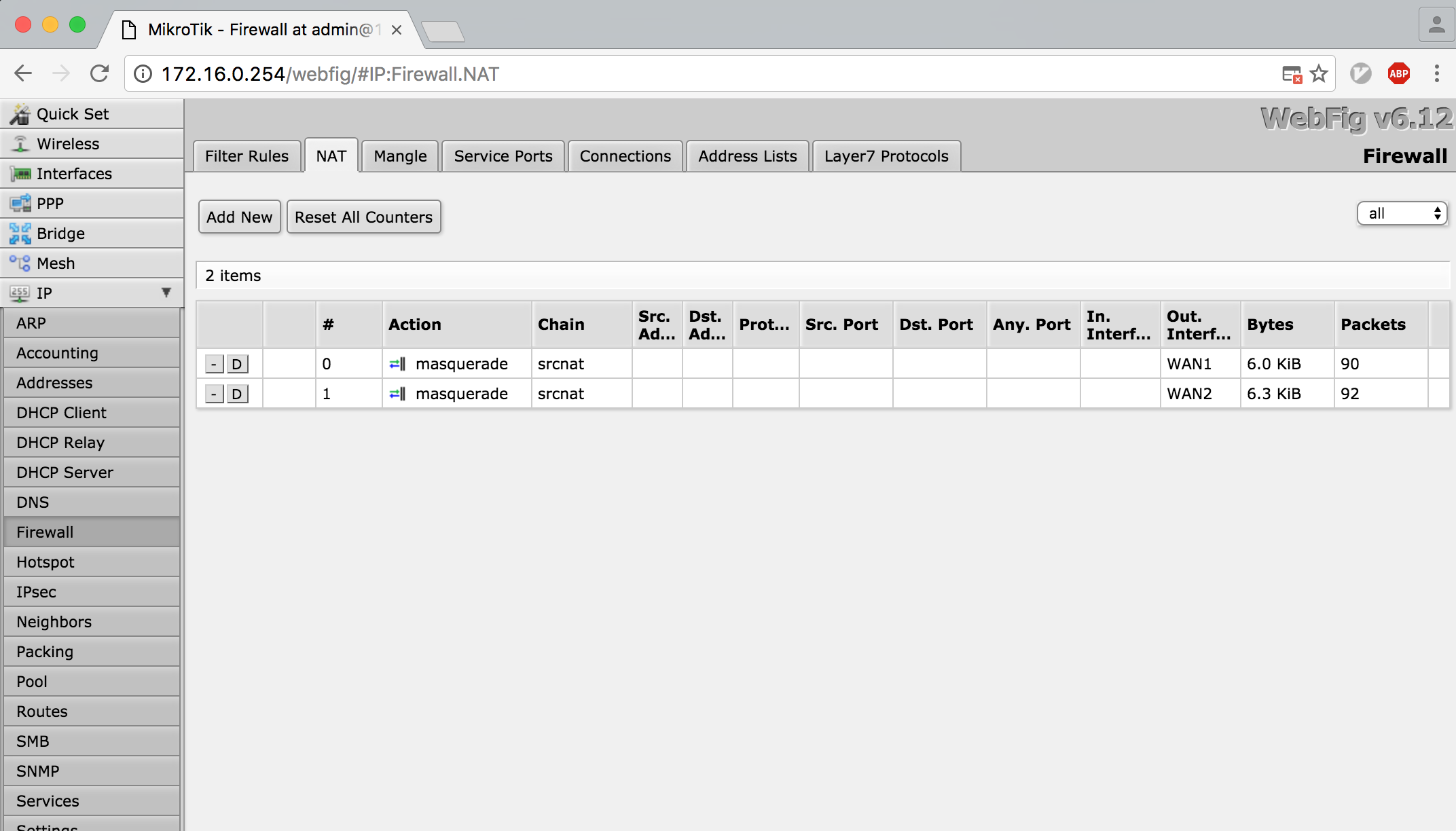

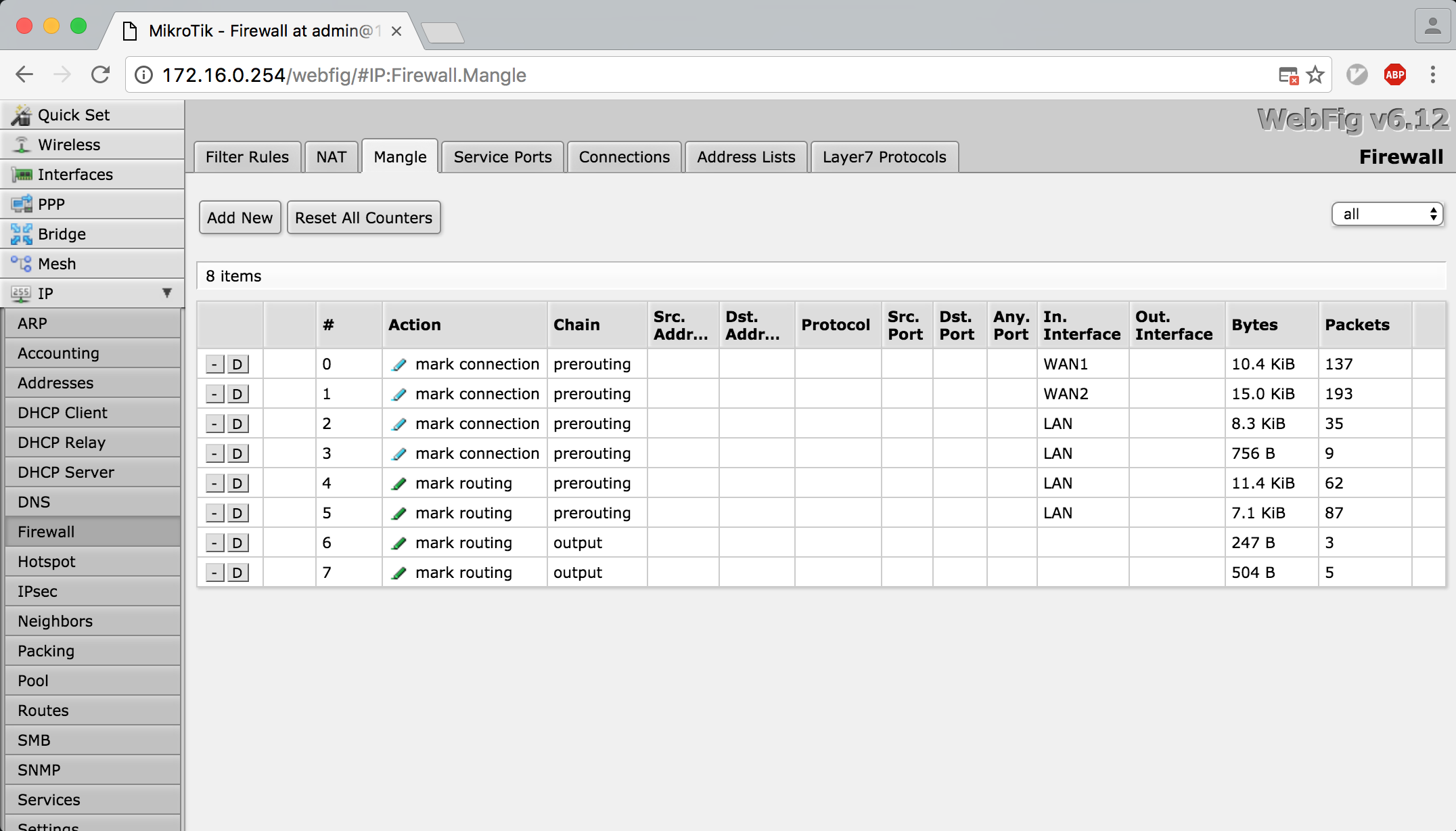

规则页面
